Hub con cornice e-Paper fai-da-te: Pi Zero e display a colori da 7,3 pollici

Hai mai desiderato un display attraente e personalizzato che si integri perfettamente nel tuo spazio informandoti e ispirandoti? immagina un Cruscotto intelligente vivace e a basso consumo Mostra il tuo calendario, gli aggiornamenti meteo o persino le straordinarie immagini della NASA senza il forte riflesso di uno schermo tradizionale. Questo non è solo un sogno per gli appassionati di tecnologia o per gli esperti fai-da-te; Questo è un progetto che chiunque può affrontare. Con l’avvento della tecnologia e-paper, la creazione di a Dashboard intelligente a colori personalizzabile Non è mai stato così accessibile o redditizio. Che tu stia cercando di aggiungere un tocco di eleganza moderna al tuo ufficio a casa o desideri semplicemente un progetto divertente e pratico, questa procedura dettagliata ti guiderà passo dopo passo nel dare vita alla tua visione.

In questa guida, di DIY Machines, imparerai come trasformare alcuni semplici componenti come un display e-paper Raspberry Pi 0 2W e Wave Share in un dashboard completamente funzionale e personalizzabile. Inoltre, imparerai come assemblare l’hardware, configurare il software e persino esplorare modi creativi per incorniciare il tuo display, dagli accattivanti design stampati in 3D alle convenienti opzioni IKEA. Le possibilità sono infinite: tieni traccia del tuo programma giornaliero, sfoglia foto personali o monitora facilmente i dati in tempo reale. Alla fine, non solo avrai una fantastica novità nel tuo spazio, ma anche la soddisfazione di realizzarla tu stesso. Allora, cosa dice di te la tua dashboard?

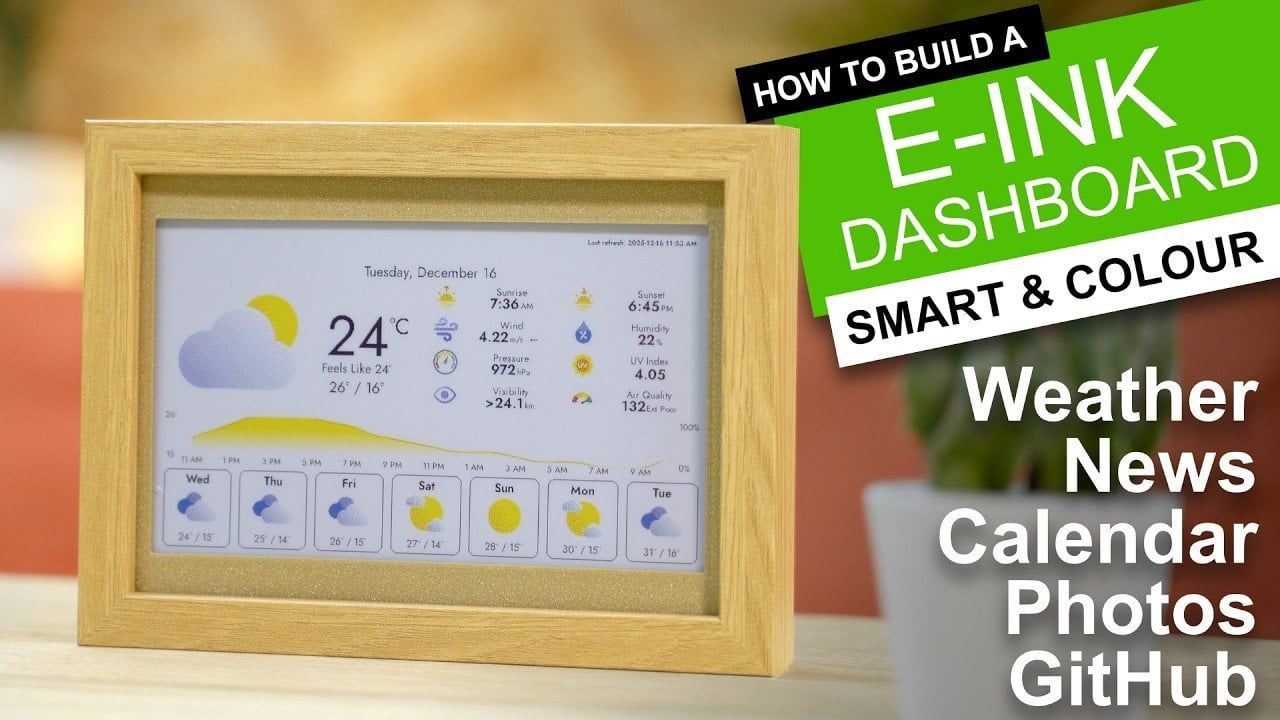

Dashboard intelligente E-Paper colorato

La tecnologia e-paper offre numerosi vantaggi rispetto ai tradizionali schermi retroilluminati. A differenza dei display tradizionali, l’e-paper riflette la luce ambientale, imitando l’aspetto della carta stampata e riducendo significativamente l’affaticamento degli occhi. Display E-Paper a colori da 7,3 pollici Wave Share Il dispositivo utilizzato in questo progetto offre immagini vivaci consumando una quantità minima di energia, rendendolo ideale per l’uso continuo. Che tu voglia tenere traccia del tuo programma giornaliero, monitorare il meteo locale o visualizzare immagini straordinarie, questa dashboard combina funzionalità ed estetica minimalista, rendendola un’aggiunta pratica ed elegante al tuo spazio.

componenti essenziali

Per creare la tua dashboard personalizzabile, avrai bisogno dei seguenti componenti:

• Un display e-paper Wave Share con cappello del conducente e cavo a nastro
• Un Raspberry Pi 0 2W
• Una scheda micro SD (minimo 8 GB)
• Cavo USB, bullone e un adattatore
• Opzionale: filamento per stampa 3D o telaio Ikea

Questi materiali costituiscono la base del tuo progetto. visualizzazione di carta elettronica Funziona come interfaccia visiva, mentre Raspberry Pi fornisce la potenza di elaborazione per eseguire il software e i plugin. Componenti opzionali, come una cornice stampata in 3D o una cornice IKEA, ti consentono di personalizzare l’aspetto fisico della dashboard in base alle tue preferenze.

Cornice per cruscotto in carta elettronica colorata fai-da-te

Amplia la tua comprensione delle visualizzazioni e-paper con risorse aggiuntive dalla nostra vasta libreria di articoli.

Processo di assemblaggio passo dopo passo

Creare la tua dashboard e-paper è un processo semplice, anche per chi è nuovo all’elettronica fai-da-te. Segui questi passaggi per assemblare il tuo dispositivo:

1. Prepara il Raspberry Pi
Inizia installando il sistema operativo Raspberry Pi su una scheda micro SD utilizzando lo strumento Raspberry Pi Imager. Questo sistema operativo fungerà da spina dorsale per eseguire il software che alimenta la tua dashboard.

2. assemblare l’hardware
Collega il display e-paper al Raspberry Pi utilizzando il cappello del driver e il cavo a nastro. Fissare i componenti con bulloni per garantire la stabilità. Una volta assemblato, posiziona l’hardware nel telaio scelto. UN Cornice stampata in 3D Offre un look personalizzato, mentre la cornice Ikea offre un’opzione semplice e lucida.

3. configurare Raspberry Pi
Collega il Raspberry Pi alla tua rete Wi-Fi e abilita SSH (Secure Shell) per l’accesso remoto. Ciò elimina la necessità di un monitor o una tastiera separati durante la configurazione. Regola le impostazioni di localizzazione, come fuso orario e lingua, per assicurarti che la dashboard sia in linea con le tue preferenze.

Installazione e personalizzazione del software

Il software è il cuore della tua dashboard e-paper e gli consente di visualizzare contenuti dinamici. Dopo aver configurato SSH, installa il software Inky Pi sul tuo Raspberry Pi. Questa piattaforma supporta una varietà di plugin, consentendoti di visualizzare:

• Orologi e calendari
• aggiornamento meteo
• Statistiche di GitHub
• immagini della NASA

Ogni plug-in è altamente personalizzabile, consentendoti di adattare la dashboard alle tue esigenze specifiche. Ad esempio, puoi configurare il plug-in del meteo per visualizzare le previsioni locali o sincronizzare il plug-in del calendario con il tuo programma personale. Inoltre, puoi regolare le impostazioni di visualizzazione, come saturazione e nitidezza, per migliorare la qualità visiva dello schermo dell’e-paper.

Opzioni di visualizzazione personalizzabili e versatili

L’aspetto più interessante di questo progetto è la sua versatilità. Il cruscotto può essere montato a parete o posizionato su una scrivania, con supporto sia per l’orientamento verticale che orizzontale. Se scegli un’opzione Cornice stampata in 3DSono disponibili modelli scaricabili per aiutarti a creare un design su misura per il tuo spazio. In alternativa, le cornici IKEA offrono una soluzione già pronta per un look pulito e professionale.

La personalizzazione si estende oltre la cornice. I display e-paper possono ruotare tra le immagini, mostrare dati in tempo reale o rimanere fermi con un unico display. Questa flessibilità rende il dashboard adatto a una varietà di ambienti, come uffici domestici, soggiorni o persino aule. Che tu preferisca un’interfaccia minimalista o un display vivace e ricco di dati, la dashboard può essere personalizzata in base alle tue esigenze.

miglioramento ed espansione delle funzionalità

Una volta acquisite le nozioni di base, puoi esplorare funzionalità aggiuntive per espandere le funzionalità della tua dashboard. Alcune idee includono:

• Integrazione di GitHub Stats per monitorare i tuoi progetti di codifica
• Visualizzazione di immagini della NASA ad alta risoluzione per l’ispirazione quotidiana
• Sperimentare nuovi plugin non appena diventano disponibili

La natura open source del software garantisce aggiornamenti regolari e l’introduzione di nuove funzionalità, mantenendo la dashboard fresca e funzionale. Man mano che le tue capacità crescono, puoi anche sviluppare i tuoi plugin per personalizzare ulteriormente il dispositivo.

Applicazioni pratiche e vantaggi

Creare una dashboard colorata e-paper intelligente è molto più di un semplice progetto fai-da-te, è uno strumento pratico che migliora l’organizzazione e la produttività. Utilizzando la natura a basso consumo e visivamente accattivante della tecnologia e-paper, puoi creare un display digitale personalizzato che si integra perfettamente nella tua routine quotidiana. Sia che tu lo utilizzi per organizzare il tuo programma, monitorare il tempo o visualizzare le tue immagini preferite, questa dashboard offre una miscela unica di funzionalità e stile. La sua adattabilità garantisce che rimarrà un’aggiunta preziosa al tuo spazio, indipendentemente da come le tue esigenze si evolvono nel tempo.

Credito mediatico: Macchine fai da te
